24~72V DC տիպի 1t ուղիղ պատառաքաղի հավասարակշռության ծանր էլեկտրական բեռնատար շարժիչ
ապրանքի նկարագրությունը

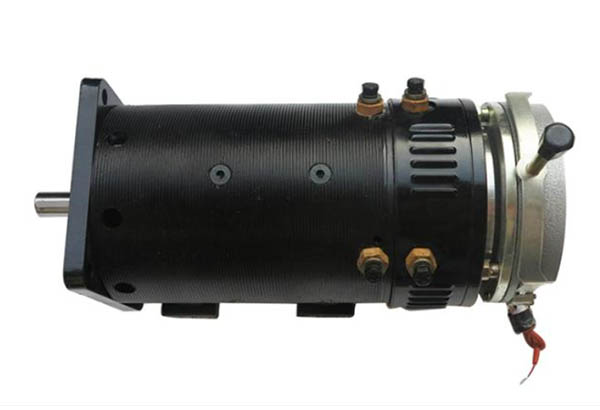

Էլեկտրական բեռնատար շարժիչի կառուցվածքն ավելի պարզ է, քան ներքին այրման բեռնատարի կառուցվածքը:Նկարում պատկերված է 1DC տիպի 1t ուղիղ պատառաքաղի հավասարակշռության ծանր էլեկտրական բեռնատար շարժիչը:
Էլեկտրական բեռնատար շարժիչի հիմնական կառուցվածքը բաղկացած է հետևյալ բաղադրիչներից.
1.Էներգաբլոկ՝ մարտկոցի փաթեթ:Մարտկոցի ստանդարտ լարումները 24, 30, 48 և 72 Վ են:
2.Շրջանակ՝ բեռնատարի շրջանակն է՝ եռակցված պողպատով և պողպատով։Շրջանակի վրա տեղադրված են բեռնատարի գրեթե բոլոր մասերը:Գործողության ընթացքում այն ենթարկվում է տարբեր բեռների, ուստի այն պետք է ունենա բավարար ուժ և կոշտություն:
3. Փոխանցում. Շարժիչի հզորությունը փոխանցվում է բեռնատարի շարժիչ անիվին:
4. Ղեկային համակարգ. վերահսկել բեռնատարի շարժման ուղղությունը:
5. Արգելակման համակարգ. ստիպեք վերելակի շարժիչը դանդաղեցնել և կանգ առնել:
6. Շարժիչ և էլեկտրական համակարգ. Էլեկտրական համակարգը կառավարում է շարժիչը տարբեր բաղադրիչների միջոցով, որպեսզի հասնի վերելակի մեկնարկի, կանգառի, հետընթացի և արագության կարգավորմանը, ինչպես նաև նավթի պոմպի շարժիչին կամ հիդրավլիկ ճնշմանը:
XINDA DC շարժիչների կատալոգ
| XINDADC MOTOR CATALOG | ||
| Գնահատված հզորություն | Կետ No. | Ապրանքի լուսանկար |
|

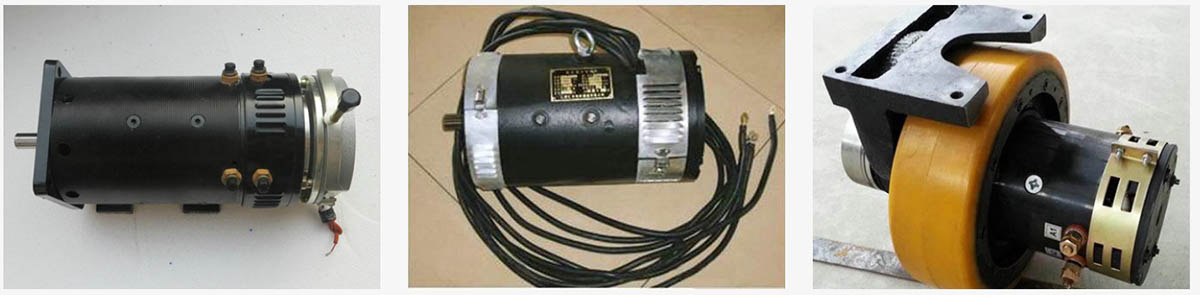

| Էլեկտրական բեռնատար ավտոմեքենայի շարժիչ |  |
|
| DC ձգողական էլեկտրական շարժիչ | |
| 7 կՎտ | DC Traction Electric Motor Model 242ZDC 242ZD706H15 |
|
| 5 կՎտ | DC Traction Electric Motor Model 192ZDC 192ZD525H9 |
|
| 4 կՎտ | DC Traction Electric Motor Model 170ZDC 170ZD402H2A3 |
|
|
| DC MOTOR էլեկտրական մեքենայի համար |
|
|
| Էլեկտրական բեռնատար Էլեկտրաշարժիչ |
|
|

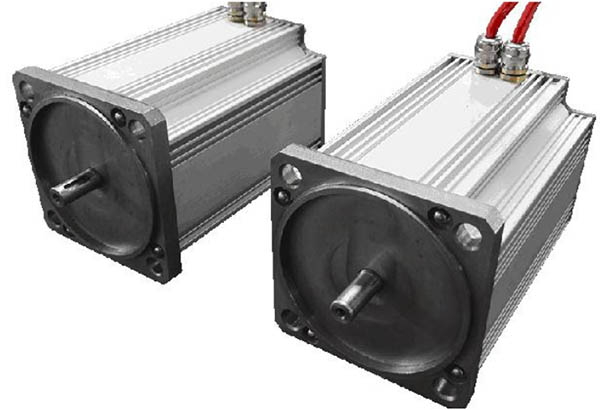

| Էլեկտրական բեռնատար Էլեկտրաշարժիչ |  |
| XINDA DC Motor Series Տեխնիկական թերթիկ | ||||||||
| Գնահատված հզորություն (ԿՎտ) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
| Մարտկոցի լարումը (VDC) | 48/60/72 | 72 | 96/144 թ | |||||
| Բազմաթիվ գերբեռնվածություն | 2.5 | |||||||
| Գնահատված ընթացիկ (A) | 73/58.4/48.7 | 96.8/77.5/64.5 | 109/87.2/72.7 | 118/94.7/78.9 | 138.9/111/92.5 | 108 | 116 | 116/77 |
| Գնահատված ոլորող մոմենտ (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
| Գնահատված արագություն (RPM) | 2800 թ | |||||||
| Պիկ արագություն (RPM) | 4500 թ | |||||||
| Աշխատանքային համակարգ | S2: 60 րոպե | |||||||
| Մեկուսացման մակարդակ | H | |||||||
| Սառեցման մեթոդ | բնական հովացում/օդային հովացում | |||||||
| Արդյունավետություն (100% բեռ) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
| Պաշտպանության մակարդակ | IP23 (IP44) | |||||||
| Դիմում | ցածր արագությամբ մարդատար / լոգիստիկ մեքենա / գոլֆի մեքենա / տեսարժան վայրերի մեքենա / ոստիկանական ֆուրգոն / բեռնատար / մեքենա և այլն: | |||||||
